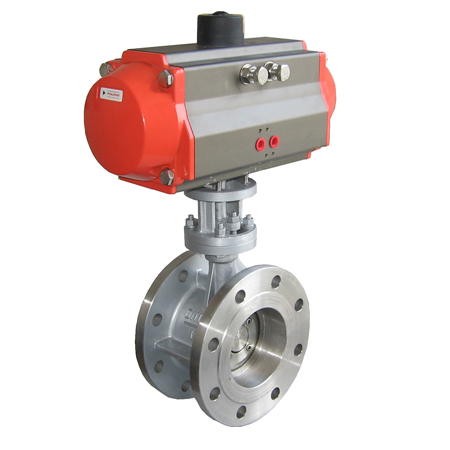

    气动三偏心法兰蝶阀

    三偏心气动法兰蝶阀由金属偏心蝶阀和气动执行器组合而成,通过配套相应的气动附件,可实现开关量和模拟量调节式两种控制方式。金属偏心蝶阀阀杆轴线与蝶板密封面间偏置一个尺寸A,并与阀体通道轴线偏置一个尺寸B,阀座回转轴线与阀体通道轴线形成一个偏心角α,故形成三偏心。蝶阀从0°~90°开启时,蝶板密封面会在开启的瞬间立即脱离阀座密封面,在其90°~0°关闭时,只有在关闭的瞬间,其蝶板圆锥形密封面才会接触并压紧阀座圆锥形密封。所以阀座与蝶板上的密封面之间无摩擦,去除了磨损和泄漏的可能性。

    • ¥0.00
      ¥0.00
      ¥0.00
      ¥0.00
      ¥0.00
    • 满意度:

      成交: 0 次

      评论: 0 次

    重量:0.00KG
    • 数量:
商品描述

气动三偏心法兰蝶阀

三偏心气动法兰蝶阀由金属偏心蝶阀和气动执行器组合而成,通过配套相应的气动附件,可实现开关量和模拟量调节式两种控制方式。金属偏心蝶阀阀杆轴线与蝶板密封面间偏置一个尺寸A,并与阀体通道轴线偏置一个尺寸B,阀座回转轴线与阀体通道轴线形成一个偏心角α,故形成三偏心。蝶阀从0°~90°开启时,蝶板密封面会在开启的瞬间立即脱离阀座密封面,在其90°~0°关闭时,只有在关闭的瞬间,其蝶板圆锥形密封面才会接触并压紧阀座圆锥形密封。所以阀座与蝶板上的密封面之间无摩擦,去除了磨损和泄漏的可能性。


气动三偏心法兰蝶阀

三偏心气动法兰蝶阀由金属偏心蝶阀和气动执行器组合而成,通过配套相应的气动附件,可实现开关量和模拟量调节式两种控制方式。金属偏心蝶阀阀杆轴线与蝶板密封面间偏置一个尺寸A,并与阀体通道轴线偏置一个尺寸B,阀座回转轴线与阀体通道轴线形成一个偏心角α,故形成三偏心。蝶阀从0°~90°开启时,蝶板密封面会在开启的瞬间立即脱离阀座密封面,在其90°~0°关闭时,只有在关闭的瞬间,其蝶板圆锥形密封面才会接触并压紧阀座圆锥形密封。所以阀座与蝶板上的密封面之间无摩擦,去除了磨损和泄漏的可能性。

气动三偏心法兰蝶阀特点与标准

高平台设计符合ISO5211标准,可以ISO5211标准执行器,直接连接。互换性好

气动三偏心法兰蝶阀主要性能参数

气动执行器 双作用
单作用常闭式
单作用常开式
附件可选 换向电磁阀、限位开关、空气过滤减压阀、电气定位器、手轮机构
电压 AC220V AC110V AC380V、DC12V、 DC24V 、DC110V
公称通径 DN10-1000mm
公称压力 PN1.0MPa、PN1.6MPa
适用温度 三偏心硬密封:-30-425度
连接方式 法兰式,对夹式(可选)
阀体结构 三偏心
阀体材质 球墨铸铁,铸钢,304,316,316L
阀板材质 球墨铸铁,铸钢,304,316,316L
阀座衬里 PTFE、石墨等
适用介质 水、液体、气体、油类、酸碱腐蚀性介质

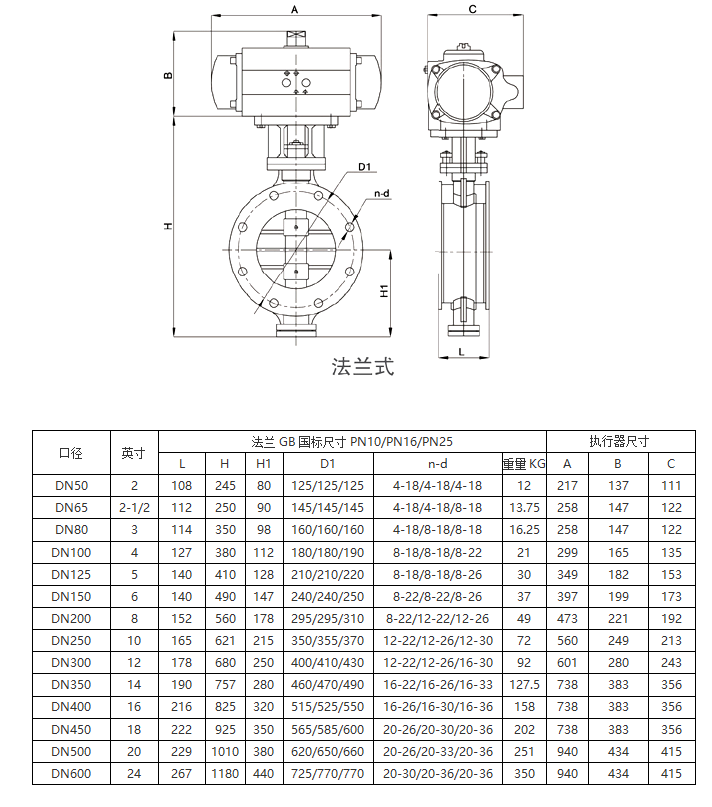

三偏心气动法兰蝶阀尺寸图纸
