  • 全启封闭高压弹簧安全阀
    ❤ 收藏
  • 全启封闭高压弹簧安全阀

    A42Y-160/320弹簧全启封闭式高压安全阀适用于工作温度≤200℃空气、氮氢混合气等介质的设备或管路上。A42Y-160P/320P、A42Y-160R/320R适用于工作温度≤200℃有腐蚀性介质的设备或管路上,作为超压保护装置。连接法兰按JB/T2769-92的标准。

    • ¥0.00
      ¥0.00
      ¥0.00
      ¥0.00
      ¥0.00
    • 满意度:

      成交: 0 次

      评论: 0 次

    重量:0.00KG
    • 数量:
商品描述
A42Y-160/320弹簧全启封闭式高压安全阀适用于工作温度≤200℃空气、氮氢混合气等介质的设备或管路上。A42Y-160P/320P、A42Y-160R/320R适用于工作温度≤200℃有腐蚀性介质的设备或管路上,作为超压保护装置。连接法兰按JB/T2769-92的标准。

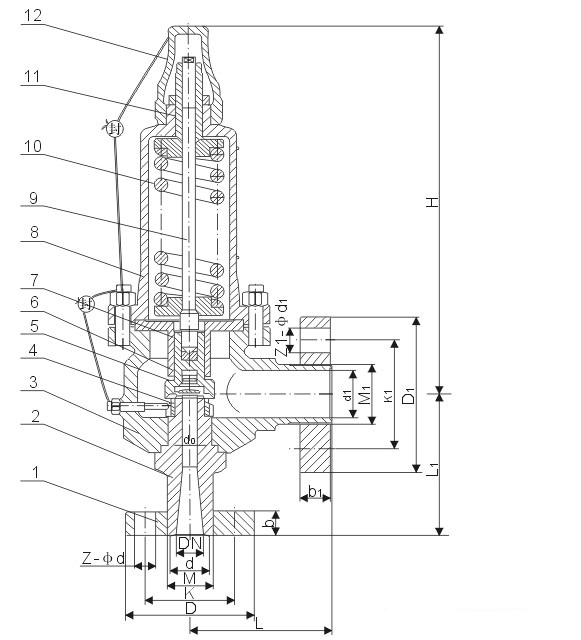

弹簧全启封闭式高压安全阀主要零部件材料

NO.
零件名称
A42Y-160 A42Y-320 材料
A42Y-160P A42Y-320P 材料
A42Y-160R A42Y-320R 材料
1
法兰
35/35CrMoA
2Cr13
1Cr18Ni12Mo2Ti
2
阀座
2Cr13
1Cr18Ni9Ti
1Cr18Ni12Mo2Ti
3
阀体
40
1Cr18Ni9Ti
1Cr18Ni12Mo2Ti
4
调节圈
2Cr13
1Cr18Ni9Ti
1Cr18Ni12Mo2Ti
5
阀瓣
2Cr13
1Cr18Ni9Ti
1Cr18Ni12Mo2Ti
6
反冲盘
2Cr13
1Cr18Ni9Ti
1Cr18Ni12Mo2Ti
7
导向套
2Cr13
1Cr18Ni9Ti
1Cr18Ni12Mo2Ti
8
阀盖
ZG230-450
ZG230-450
ZG230-450
9
阀杆
2Cr13
1Cr18Ni9Ti
1Cr18Ni9Ti
10
弹簧
50CrVA
50CrVA包覆氟塑料
50CrVA包覆氟塑料
11
调整螺杆
45
2Cr13
2Cr13
12
阀帽
ZG200-400
ZG200-400
ZG200-400

密封面材料
堆焊Co基硬质合金

弹簧全启封闭式高压安全阀连接尺寸

型号
公称通径
do
d
M
K
D
Z-ød
b
d1
M1
K1
D1
Z1-ød1
b1
L
L1
≈H
A42Y-160
15
8
20
M34×2
60
95
3-18
20
29
M42×2
80
115
4-18
22
95
100
220
20
8
27
M33×2
68
105
3-18
20
29
M42×2
80
115
4-18
22
95
100
220
25
14
28
M33×2
68
105
3-18
20
50
M64×3
115
165
6-26
32
150
150
280
32
15
37
M42×2
80
115
4-18
22
50
M64×3
115
165
6-26
32
150
150
390
40
20
47
M52×2
115
165
6-26
28
65
M80×3
145
200
6-29
40
180
180
495
50
25
59
M64×3
115
165
6-26
32
80
M100×3
170
225
6-33
50
165
165
400
A42Y-320
15
8
27
M33×2
68
105
3-18
20
29
M42×2
80
115
4-18
22
95
100
220
20
8
30
M33×2
75
110
3-18
22
29
M42×2
80
115
4-18
22
95
100
220
25
14
35
M42×2
80
115
4-18
22
50
M64×3
115
165
6-26
32
150
150
280
32
15
41
M48×2
95
135
4-22
25
50
M64×3
115
165
6-26
32
150
150
390
40
20
58
M64×3
115
165
6-26
32
65
M80×3
145
200
6-29
40
180
180
495
50
25
70
M80×3
145
200
6-29
40
80
M100×3
170
225
6-33
50
165
165
400
A42Y-400
32
15
41
M48×2
95
135
4-22
25
50
M64×3
115
165
6-26
32
150
150
397



1、弹簧全启式安全阀具有结构简单、密封性能好、开启压力准确、排放能力大、回座压差小、调整方便等特点。
2、喷嘴型阀座:阀座为位伐尔喷嘴型阀座,蒸汽流经阀座出口处时达到音速,排放系数大,阀座密封面堆焊钴铬钨硬质合金,耐磨抗冲蚀,寿命长。
3、热弹性阀瓣:阀瓣设计为热弹性结构,利用其在介质压力下微小的变形,提高密封能力,克服安全阀在介质压力下临近整定压力时的前泄现象。阀瓣密封面采用先进的激光淬火技术,提高了硬度、耐磨性、抗冲抗性。
4、调节螺母:通过调整调节螺母,调整弹簧压缩量,使阀门能够很方便、很迅速地获得准确的整定压力。
5、背压调整套:调整阀瓣背压的辅助机构,通过背压调整套调整,可获得合适的回座压差。上调时,使阀门背压降低。下调时,使阀门背压提高。

安装说明

1、安全阀必须垂直安装,并最好直接安装在容器或管道的接头上。接头内径应不小于安全阀的进口通径。
2、安全阀的出口必须装设适当的膨胀节,以防止排放管的热膨胀给安全阀带来不应有的热应力。排放管内径应比阀门出口直径大,长度尽可能短,避免拐弯。排放管及膨胀节重量不应作用在安全阀上,应固定在建筑上。排放管的中心线与阀体的中心线间距离尽可能的短。对每台安全阀都应单独装设排放管。
3、消声器的出口处要有足够的面积,防止产生背压影响阀门的排放能力。
